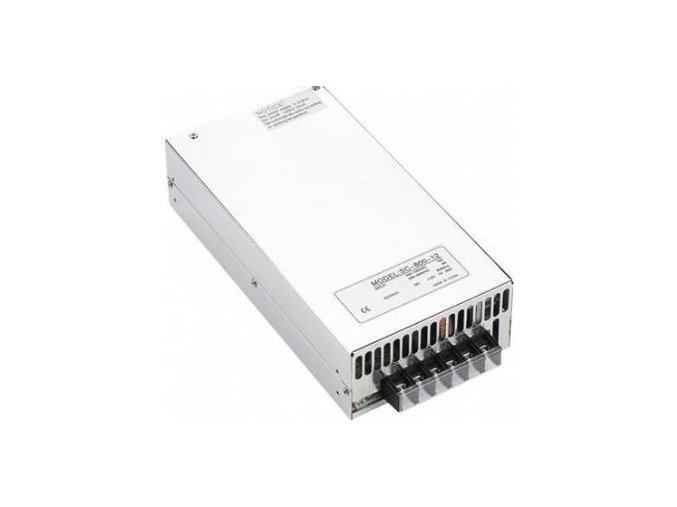

Průmyslový zdroj Carspa 24V=/800W spínaný S-800/24

Neohodnoceno



Tweet

AC Rozsah vstupního napětí zvolen pomocí přepínače Dostupnost Skladem 4 200 Kč     Parametry Kód produktu 4S000055 Značka CARSPA Kategorie 24V Záruka 2 roky Tisk Dotaz

• Popis
• Diskuze



Popis

Výstupní parametry:

- DC napětí: 24V

- Ochylka napětí: ±1%

- Jmenovitý proud: 33A

- Rozsah proudu: 0~33A

- Jmenovitý výkon: 792W

- Vlnění&hluk: 240mvp-p

- Nastavitelný rozsah DC napětí: ±10%

Vstupní parametry:

- Rozsah napětí: 90~132VAC/180~264VAC(nastavené přepínačem), 255~373VDC

- Frekvence: 47~63Hz

- AC proud: 16A/115VAC, 8A/230VAC

- Efektivita: 82%

- Špičkový proud: proud studeného startu 25A/115VAC, 50A/230VAC

- Ztrátový proud: < 3.5mA/240VAC



Ochrana:

- Přetížení: nad 105%~135% jmenovitého výkonu

Typ ochrany - limit jmenovitého proudu, automatické obnovení po odstranění závadných podmínek

- Přepětí: 30.6~33.2V

Typ ochrany - škytavý mód, automatické obnovení po odstranění závadných podmínek

- Přehřátí:  ≥85℃ vypnutí provozu

Typ ochrany - odříznutí výstupu, automatické obnovení v okamžiku poklesu teploty



Prostředí:

- Pracovní teplota, vlhkost: -10℃~+60℃, 20%~90%RH

- Skladovací teplota, vlhkost: -20℃~+85℃, 10%~95%RH nekondenzující

- Zkušební vibrace: 10~500Hz, 2G 10min/1cuklus, perioda po 60 minutách, každé osy



Bezpečnost:

- Zkušební napětí: I/P-O/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

- Izolovaný odpor: I/P-O/P,I/P-FG,O/P-FG: 100M ohmů/500VDC



Splňuje normy:

- Bezpečnostní standardy: vyhovuje UL1012

- EMC standardy: dosahuje EN55022, CLASS A



Další:

- Rozměry: 247*127*63.5mm (D*Š*V)

- Váha/balení: 2.1kg/9pcs/20kg/0.029m³/1.04CUFT



Poznámka:

  1. Všechny uvedené nekonkretizované parametry jsou měřeny na 230V vstup, při stejné jmenovité zátěži a 25 ℃ okolní teploty.
  2. Vlnění a hluk se měří při 20MHz šířky pásma pomocí 12" krouceného-drátu zakončeného 0.1uF a 47uF paralelního kondenzátoru.
  3. Tolerance: zahrnuje nastavitelnou toleranci, regulaci vedení a regulaci zátěže.

S-800W
Model		S-800-12	S-800-15	S-800-24	S-800-27	S-800-36	S-800-48
Výstup	DC napětí	12V	15V	24V	27V	36V	48V
	Odchylka napětí	±1%	±1%	±1%	±1%	±1%	±1%
	Jmenovitý proud	66A	53A	33A	29.5A	22A	16.5A
	Rozsah proudu	0~66A	0~53A	0~33A	0~29.5A	0~22A	0~16.5A
	Jmenovitý výkon	792W	795W	792W	796W	792W	792W
	Chvění/hluk(max.)	200mvp-p	200mvp-p	240mvp-p	240mvp-p	300mvp-p	300mvp-p
	DC regulace napětí	-9%~+10%	±10%	±10%	±10%	±10%	±10%
Vstup	Rozsah napětí	90~132VAC/180~264VAC(nastavitelné přepínačem), 255~373VDC
	Frekvence	47~63Hz
	AC proud(Typ.)	16A/115VAC, 8A/230VAC
	Efektivita(Typ.)	80%	81%	82%	82%	83%	84%
	Špičkový proud	studený start 25A/115VAC, 50A/230VAC
	Spotřeba na prázdno	< 3.5mA/240VAC
Ochrana	Přetížení	nad 115%~135% jmenovitého výkonu
		způsob ochrany: odpojení výstupu, zotavení po restartu
	Přepětí	15.6~17.8V	18.6~20.8V	30.6~33.2V	33.2~35.6V	42.6~44.2V	54.8~56.6V
		způsob ochrany: odpojení výstupu, zotavení po restartu
	Přehřátí	≥85℃ odpojení O/P
		způsob ochrany: odpojení výstupu, automatické zotavení jakmile poklesne teplota
Okolní prostředí	Pracovní teplota & vlhkost	-10℃~+60℃, 20%~90%RH
	Skladovací teplota & vlhkost	-20℃~+85℃,10%~95%RH nesrážlivá
	Odolnost vůči otřesům	10~500Hz, 2G 10min/1cyklus, opakovaně po 60 minutách, každá osa
Normy	Bezpečnostní	Splňuje UL1012
	EMC standard	vyhovuje EN55022, CLASS A
Ostatní	Rozměry (DxŠxV)	247*127*63.5mm
	Váha	2.1kg
